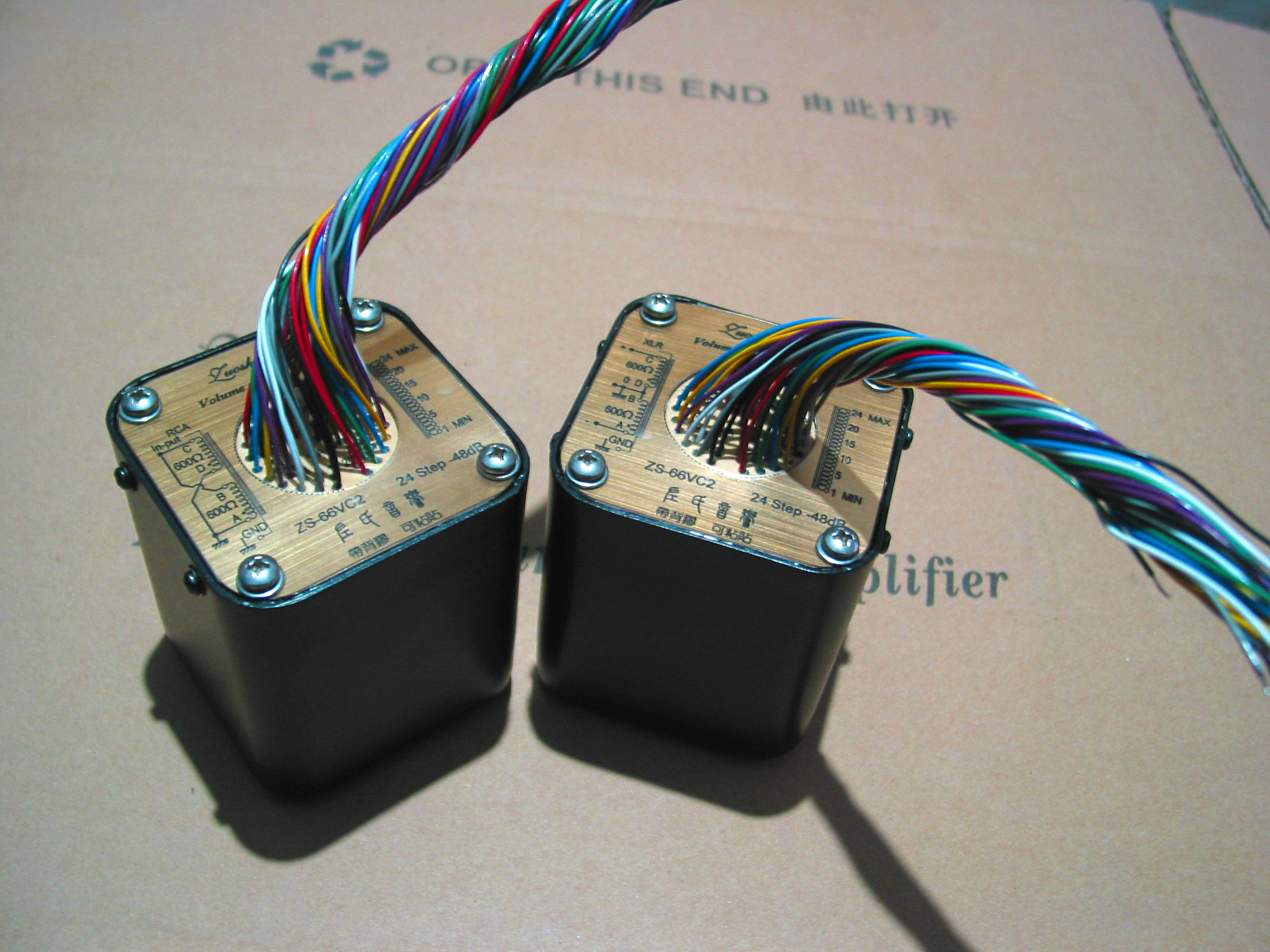

ZS-66VC2真平衡音量控制变压器基本参数：



*阻 抗 比：600Ω+600：600Ω+600Ω，1+1：1+1；

*调节档位：24个x2，（其他档位可定做）；

*衰减控制：-48dBx2，-2dB/档；

*线路电平：2-10V；

*幅频特性：20Hz~20kHz -0.1dB~-0dB(所有档位，RL=600Ω)；

*频响宽度：5Hz~220kHz -3dB(所有档位，RL=600Ω)；

*失真(THD)： < 0.5%；

*直流电阻：一次侧（20°）-50Ω(并联单端时)，二次侧-200Ωx2(总)；

*电  感：一次侧-80Hx2（50Hz、5V、并联单端时）；

*插入损失：1.5dB（600Ω），0.9dB（10kΩ）；

*外形结构：全密封，目前有两种外型可供选择：1、70*70*80mm方形，2、直径56，高度68mm圆形。默认发方形；

*引出方式：软线引出。



说明：这是一款全网独有的真平衡音量控制变压器，变压器采用全平衡绕制方式，获得满意、对称的XLR输出。24档就是24x2=48个头输出，一律用软线引出。





  产品特点：

  1、左氏新一代的绕制技术，加上高性能的铁芯材料、高纯度的无氧铜线，我们得到性能优异的音量控制变压器（音量牛），可以在全部档位获得相同的频响宽度和失真，且最大、最小音量位置低频相移偏差非常小。完全可以保证小音量状态声音的细节和音色，这一点优于碳膜电位器的声音。

  2、由于音量牛是用圈数调节输出电平，相比碳膜电位器精准度更高，使声音定位更准确。

  3、内部用坡莫合金屏蔽，感应噪音降到最低，可获得干净的信号输出。

  4、通过改变一次侧的接线方式，可用于平衡、不平衡信号输入。

  5、实际应用时参考右图接线，这样可以得到基本固定的变压器阻抗。
